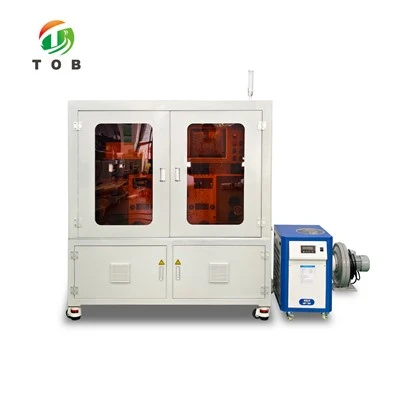

Kobberfolie laserboremaskin

Modell: TOB-F200W-T3
TOB-F200W-T3 er en rull-til-rulle kobberfolie-laserboremaskin med tre 200W fiberlasere og tre 100x100 mm skannefeltlinser. Den kjører folie opp til 300 mm bred og 10 μm tykk, holder hulldiameter og hullstigning til ±0,01 mm, og korrigerer banens posisjon med en respons på 1 ms.

Sende bookingforespørsel

Chat nå

produkt introduksjon

Xiamen TOB New Energy Technology Co., Ltd. er en av de mest pålitelige produsentene og leverandørene av laserboremaskin for kobberfolie i Kina. Velkommen til å kjøpe høykvalitets kobberfolie laserboremaskin til konkurransedyktig pris fra fabrikken vår. Hvis du har spørsmål om samarbeid, vennligst send oss en e-post.

Kobberfolie laserboremaskin

Spesifikasjon

Produktoversikt

TOB-F200W-T3 er en rull-til-rulle-laserboremaskin for kobberfolie bygget for strømsamlerfolier fra litiumionbatterier. Det optiske settet er tredoblet i stedet for enkelthode: tre 200W fiberlasere, tre høyhastighets høypresisjons skanningsgalvanometre og tre 100×100 mm skanningsfeltlinser, som arbeider over et 300×300 mm boreområde på en 320×320 mm plattform. Kobberfolie opptil 300 mm bred og opptil 10 μm tykk håndteres på 3-tommers av- og tilbakespolingsaksler, med automatisk vikling til en maksimal rullediameter på 300 mm.

Maskinen er bygget rundt netthåndtering like mye som rundt laseren. Korreksjonssystemet holder folieposisjonen til ±0,2 mm med 1 ms respons, og den totale korrigeringsnøyaktigheten er oppgitt til ±0,15 mm, som produsenten relaterer til råvarens kantregularitet. Både av- og tilbakespoling går på servomotorer med hurtigklemming og parametere satt på en 4,3-tommers berøringsskjerm, mens operatørstasjonen er en Windows 10-PC med en skjerm på minst 12,4 tommer. Borelengde stilles inn på berøringsskjermen slik at maskinen stopper seg selv ved enden av lengden.

Tekniske spesifikasjoner

1. Lasersystemkonfigurasjon

Punkt	Spesifikasjon	Merke	Antall (sett)
Laserkilde	Fiberlaser / effekt: 200W	/	3
Laser skanning galvanometer	Høy hastighet, høy presisjon	Saipusen	3
Feltlinse med laserskanning	100*100 mm	JGZOE	3

2. Hovedytelsesparametre

Parameter	Verdi
Maskindimensjoner	Ca. 500mm × 1000mm × 1600mm
Funksjon	Kobberfolieboring
Fuktighet / temperatur	5-50 grader / 10-90 %
Maskinstøy	Under 60dB
Kobberfoliematerialebredde	Mindre enn eller lik 300 mm
Kobberfolie materialtykkelse	Mindre enn eller lik 10 μm
Borehastighet	Ca. 100 μm: 0,013/min; 200 μm: 0,016/min; 500 μm: 0,085/min (avhengig av den faktiske hulldesignen)
Nøyaktighet i hulldiameter	± 0,01 mm
Nøyaktighet for hullstigning	± 0,01 mm
Kantkorreksjonsnøyaktighet	± 0,2 mm
Kantkorrigeringskontroll	Svar 1ms
Generell korrigeringsnøyaktighet	± 0,15 mm (relatert til kantregulariteten til råmaterialet)
Kobberfolie rull diameter	Mindre enn eller lik 300 mm
Maskindriftsmodus	Automatisk vikling (maksimal rullediameter 300 mm)
Avvik akseldiameter	3 inch
Spol akselens diameter	3 inch
Laserboreområde	300 mm × 300 mm
Størrelse på boreplattform	320 mm × 320 mm
Laser energi	200W
Laser liv	Større enn eller lik 100 000 timer (vedlikeholdsfri)
Driftsgrensesnitt	Berøringsskjerm 4,3 tommer
Ekstra inngangsenhet	Windows 10-datamaskin følger med, skjerm større enn eller lik 12,4 tommer

3. Mekaniske og elektroniske funksjoner

Ingen.	Funksjon
1	Maskinen har et tydelig trefarget statusindikatorlys og en hørbar og visuell alarmfunksjon
2	Arbeidsbenken er utstyrt med manuelle, auto-, pause- og nødstoppknapper
3	Etter en alvorlig maskinfeil, slås maskinen av og startes på nytt, og utstyret går tilbake til sin opprinnelige tilstand
4	Manuell og automatisk modus byttes med en knapp
5	Av- og tilbakespolingsstasjonene kan klemmes raskt
6	Både av- og tilbakespoling bruker servomotorer, og kontrollparametrene stilles inn på berøringsskjermens grensesnitt
7	Borelengden stilles inn på berøringsskjermen; når maskinen når den innstilte lengden stopper den automatisk og gir en hørbar og visuell alarm, med en melding på berøringsskjermens grensesnitt
8	I automatisk modus, for helvalsboring: når avrullingsrullen går tom, stopper maskinen etter en forsinkelse og gir en hørbar og visuell alarm, med en melding på berøringsskjermens grensesnitt; forsinkelsestiden kan stilles inn
9	Borerester samles i en avfallsboks; hver hullform er konsistent, 99 % av rusk fjernes, og det fester seg ikke til materialet
10	Hjemmesiden for berøringsskjermen viser lengden på den borede rullen i mm, med en visningsfeil på ± 2 mm
11	Maskinparametere kan hentes frem i grupper; gruppenavnene kan redigeres og lagres
12	Maskinen har røykavsug og støvavsug
13	Hvis laseren ikke avgir lys kontinuerlig under drift, stopper maskinen og gir en hørbar og visuell alarm
14	Komponentene som brukes i kretsen samsvarer med CE-standarder
15	Maskinføttene bruker Fuma hjul
